無鎘銀釬料對冰箱釬焊接頭的應力腐蝕研究

無鎘銀釬料對冰箱釬焊接頭的應力腐蝕研究

鄭州市豪諾焊接材料有限公司    王海彬

摘要   釬焊接頭的應力腐蝕研究對于保證釬焊構件的可靠性具有重要意義。本文著重研究了無鎘銀釬料BAg30CuZnSn對冰箱管路系統中邦迪管釬焊接頭應力腐蝕的影響，分析了釬焊接頭的應力斷裂形成條件以及解決辦法，并比較了銅管—銅管釬焊接頭在相同條件下應力斷裂情況。

關鍵詞   應力腐蝕   釬焊接頭   冰箱釬焊   無鎘釬料 銀焊條 銀焊片 銀焊膏 銀焊絲

0 前言

近幾年，隨著國家對“清潔生產”的深入進行，推行綠色釬焊越來越受到重視，冰箱行業紛紛使用無鎘銀釬料，以降低焊接時對人體的危害。同時，由于我國市場經濟向縱深發展，家電市場競爭越來越激烈，市場競爭也就是質量和價格的競爭。為了降低成本，增加產品的市場競爭力，各制冷廠家紛紛采用以邦迪管替代制冷管路中的銅管，但邦迪管在使用過程中，接頭易發生斷裂、泄漏現象。其斷裂主要原因是由熱損傷、應力腐蝕損傷、疲勞損傷而引起的裂紋形成、擴展和斷裂。因此，邦迪管接頭的釬焊質量好壞是產品質量的重要保證。目前，國內外在釬焊接頭斷裂方面開展了一系列的研究工作，而關于邦迪管接頭釬焊的應力斷裂研究還處在起步階段，特別是無鎘銀釬料對邦迪管釬焊接頭的應力腐蝕影響無人研究。因此，開展無鎘釬料對冰箱釬焊接頭的應力腐蝕研究是十分必要的。

1 試驗材料、設備和方法

1.1 試驗材料

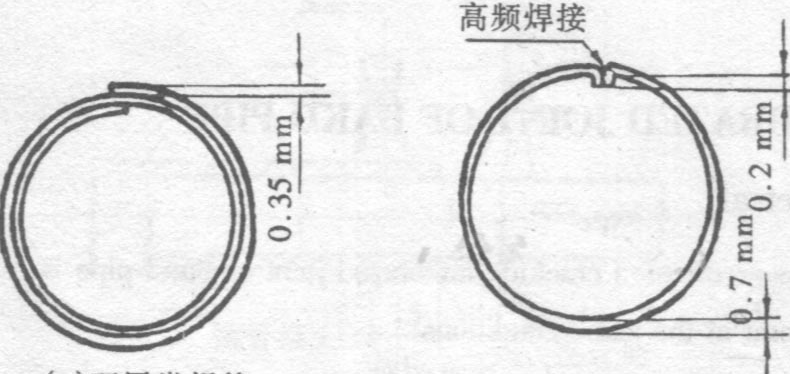

圖1 雙層卷焊管                      圖2 焊接冷減徑管

試驗用母材壁厚為0.7mm，直徑分別為8mm和6mm的低碳鍍銅鋼管，又叫邦迪管（BANDY）。

目前國內使用的邦迪管通常有三種：①雙層卷焊管。用0.35mm厚的低碳鋼帶，兩面鍍上0.007mm厚的銅膜（圖1），卷成筒狀，放入加熱爐內高溫釬焊而成，鍍銅膜作為釬料。②焊接冷減徑管。用0.7mm厚的低碳鋼帶卷管（圖2），利用高頻感應焊接，管外表面鍍銅。③鍍銅無縫管。本文選擇雙層卷焊管。用于比較的銅管采用直徑分別為8mm、6mm，壁厚0.7mm，牌號為TP2型磷脫氧銅管。試驗用釬料選用Ag-Cu-Zn-Si、Ag-Cu-Zn-Cd、Ag-Cu-Zn-Sn系釬料，其成分見表1。

表1 試驗用釬料及其成分

1.2 試驗方法

試驗分別研究在相同條件，邦迪管接頭（A類試樣），銅與銅（B類試樣）釬焊接頭的應力斷裂情況。A、B兩類釬焊接頭試樣分別由直徑8mm和6mm的管子插接而成，插接尺寸為10～15mm。試樣的釬焊處表面用砂紙打磨去銹，用丙酮和酒精清洗。取部分A、B兩類接頭試樣，在釬焊前為了模擬接頭受應力的條件，在接頭處彎曲60o后，再校直，重復一次，使得接頭處產生一定的變形應力。比較在相同釬焊溫度下應力對釬焊接頭斷裂的影響和在相同應力下釬焊溫度對釬焊接頭應力腐蝕的影響，以及在相同條件下，不同釬料對釬焊接頭的影響。在試件待焊處放置適量的釬料和釬劑，置于硅碳棒加熱爐內，在氬氣保護下釬焊。截取釬焊處，制備金相試樣，經研磨、拋光，用2％FeCl3水溶液腐蝕后，在金相顯微鏡下觀察釬焊界面處，分析斷裂原因。

1.3 釬焊工藝參數的選擇

表2 釬焊工藝參數

釬焊工藝參數的選擇標準是在應力大致相同的情況下，改變溫度，注意雙層卷焊管在大于930℃時，邦迪管容易退卷，具體參數見表2。

2 試驗結果及分析討論

在顯微鏡下觀察A、B兩類試樣，得出的結果如表3、表4、表5所示。

表3 釬料BAgCuZnSi釬焊結果

表4 釬料BAgCuZnCd釬焊結果

2.1 應力對釬焊接頭斷裂的影響

由表3、表4、表5可看出釬焊接頭在有應力的情況下，當釬焊溫度過高時，有時會出現沿晶界斷裂裂紋，熔化的釬料沿著晶界滲入，并完全填滿裂紋。這種開裂現象在釬焊操作中瞬間發生，這種過程稱作“應力腐蝕開裂”。如圖3所示，邦迪管接頭區的組織為鐵素體，受應力作用的鐵素體晶粒在晶界處位錯堆積，晶界容易被腐蝕，熔化的釬料可看作腐蝕介質。當釬焊溫度過高，升溫太快，產生溫度梯度，釬焊接頭受到熱應力的作用，加速了裂紋在晶界處發生、擴展，形成沿晶界處斷裂微裂紋。由于硅原子的半徑小，所以含硅釬料在焊接時易產生晶間擴散，遇到微裂紋，便迅速鉆入，形成劈尖，使接頭處形成沿晶應力斷裂。

表5 釬料BAgCuZnSn釬焊結果

2.2 釬焊溫度對釬焊接頭應力腐蝕的影響

由表3、表4、表5可看出，當釬焊溫度降至750℃焊接時，存在應力的釬焊接頭沒有發生斷裂現象，晶間擴散也被抑制。由于邦迪管的去應力退火大約在700℃左右，所以750℃焊接時邦迪管接頭區的應力被消除。而邦迪管接頭在無應力狀態下釬焊，當釬焊溫度偏高時，若選擇釬料不當，會出現猛烈的晶間擴散，整體的熔融釬料猛烈擴散到鐵素體晶粒晶界中，使釬焊接頭性能變差，當釬焊接頭遇到外力時非常容易出現應力腐蝕斷裂或泄漏。有時當釬焊溫度過高時，由于邦迪管釬焊接頭受熱應力的影響，會出現微裂紋，在釬焊時熔融釬料發生猛烈晶間擴散，從而產生沿晶應力斷裂。

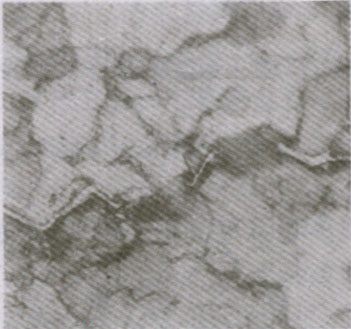

          圖3 有應力的邦迪管接頭在850℃用釬料BAgCuZnSi焊接后的組織 450×

2.3 母材對釬焊接頭斷裂的影響

由表3、表4、表5可看出，紫銅管接頭由于有好的塑性、導熱性，無論釬焊溫度高低，有無外應力，界面處均沒有出現應力斷裂。一般的含鎘、含錫銀基釬料在紫銅中多為體積擴散，釬料組分向整個紫銅管晶粒內部擴散，形成一層固溶體，對晶界的應力腐蝕能力差。而邦迪管的塑性及導熱性均不及紫銅管，當有應力存在時，遇到過高的釬焊溫度，易產生沿晶斷裂或晶間擴散腐蝕。一般的含硅銀基釬料在釬焊邦迪管時，多位晶間擴散，釬料組分集中擴散到鐵素體晶粒晶界上，若有微裂紋存在，會使裂紋加速擴展造成沿晶斷裂。

2.4 釬料對釬焊接頭應力腐蝕的影響

    由表3、表4、表5可看出，釬料的不同，對冰箱接頭的影響不同。釬料BAgCuZnSi對存在應力的邦迪管接頭應力腐蝕能力較強，由于硅的存在，在釬焊時遇到過高的釬焊溫度，會造成猛烈的晶間擴散，使接頭性能變差，當有微裂紋存在時，會出現沿晶斷裂。釬料BAgCuZnCd和BAgCuZnSn的試驗結果相近，這是由于加入了金屬鎘和錫，有效的改善了釬料和邦迪管表面的自由能，抑制了晶間擴散，促進了體積擴散，消除了應力腐蝕的條件，沒有出現沿晶斷裂現象，接頭金相如圖4所示。同時釬料BAgCuZnCd和BAgCuZnSn的熔點比釬料BAgCuZnSi低，在750℃釬焊時，避免了由于高溫造成應力腐蝕斷裂的可能性。

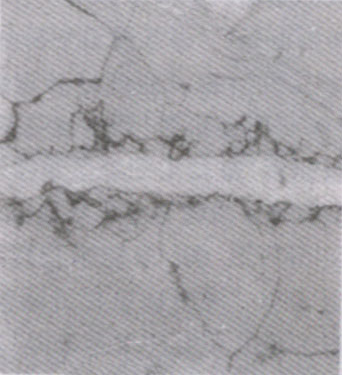

圖4 帶應力的邦迪管接頭在850℃用釬料BAgCuZnSn釬焊后的顯微組織 500×

3 生產應用

在家電制冷行業中，邦迪管應用非常廣泛，為了避免應力斷裂，通常的補救方法是去除應力源，消除應力有以下幾種方法：

⑴ 采用退火材料而不用淬火材料。

⑵ 釬焊前將冷加工的構件退火。

⑶ 去除外加應力源，例如零件裝配不適當，夾具夾持零件過緊，或懸掛而未加支撐重物。

⑷ 重新設計零件或修改接頭設計。

⑸ 適當調整加熱速度，避免熱應力的產生。

⑹ 選擇一種不易產生應力開裂的釬料如釬料BAgCuZnSn，即其釬焊溫度應在能消除母材應力退火的溫度范圍內且避免形成晶間擴散。

⑺ 若母材去應力退火溫度偏高，應用火焰釬焊時，把添加了釬劑和裝配好的零件先加熱到能消除應力的溫度，再冷卻至釬焊溫度，然后手工送進釬料。

4 結論

⑴ 應力斷裂在銅管上不易發生。

⑵ 存在應力的邦迪管接頭在偏高的釬焊溫度下，易產生沿晶斷裂裂紋。

⑶ 無鎘含錫銀基釬料在適當?shù)拟F焊溫度下可以消除釬焊接頭的應力腐蝕斷裂。

參考文獻

1 美國焊接學會. 釬焊手冊. 北京: 國防工業出版社, 1982

2 束德林. 金屬力學性能. 北京: 機械工業出版社, 1987

3 鄒僖. 釬焊. 北京: 機械工業出版社, 1989
